Lugar de origen: | China |
Nombre de la marca: | CY-Group |
Certificación: | KEMA CE ISO SGS TUV UC3 |
Número de modelo: | CYECT2-11 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | NEGOTIABLE |
Detalles de empaquetado: | Plymood |
Tiempo de entrega: | 3-8 días |
Condiciones de pago: | L/C, TT, D/A, D/P |
Capacidad de la fuente: | 3600000pcs/year |
Materiales: | resina de epoxy | tensión: | 12 kilovoltios |
---|---|---|---|
Frecuencia clasificada: | 50/60HZ | Sitio de la instalación: | Cubierta |
Voltaje primario clasificado (kilovoltios): | 11KV | Voltaje secundario clasificado: | 4V (medida), 200mV (protectores) |
estándar: | IEC60044-2: 2003 | Factor de poder de la carga: | cos¢=0.8 (revestimiento) |
Nivel clasificado del aislamiento (kilovoltios): | 12/42/75 kilovoltio | Precisión: | 0,2 0,5 1 0.2/0.2 0.5/6P |
Alta luz: | transformador medio del voltaje,transformador del voltaje la monofásico |

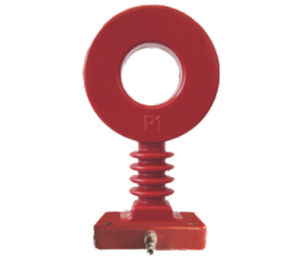

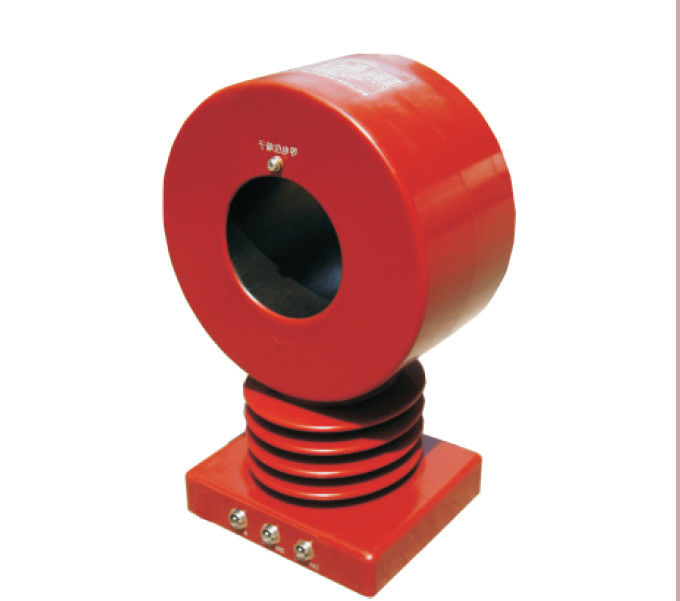

Transformador combinado electrónico medio del voltaje del transformador corriente del transformador de instrumento del VT CYECT2-11 del voltaje
El transformador del voltaje de JDZX10-12R, bastidor de la resina de epoxy y construcción incluida completa, es interior usado para medir energía actual, eléctrica y la retransmisión protectora en circuito monofásico o trifásico de la CA con la frecuencia 50Hz o 60Hz y el voltaje más alto para el equipo 7.2/12kV
El producto tiene la característica de la alta confiabilidad, el magnetismo bajo de la base, la distancia de contorneamiento grande del aislamiento externo y etc. sin necesidad de mantenimiento.
Observaciones: Estamos a petición alegres ofrecer los transformadores según otros estándares o con espec. técnicas no estándar.
1. Voltaje primario clasificado: 11kV
2. Corriente primaria clasificada: 50-2000A
3. Voltaje secundario clasificado: 4V (medida), 200mV (protector)
4. Burden>10kΩ clasificado
5. Salida digital clasificada: 0x2D41 (medida) 0x01CF (protector)
6. Exactitud para el enrrollamiento de medición: 0,2
7. Exactitud para la bobina de la protección: 5P20/5TPE
8. Frecuencia clasificada: 50Hz
9. Nivel clasificado del aislamiento: 12/42/75 kilovoltio
10. Corriente termal del breve periodo de tiempo clasificado: 50-200: 150Ipr, 300-2000A: 31.5kA/1S
11. Corriente dinámica clasificada: 50-200A: 375Ipr, 300-2000A: 80kA
12. Temperatura ambiente: -5℃ -40℃ (interior), -25℃-50℃ (al aire libre)
13. Humedad ambiente: El ≤RH95% (25℃)
14. Altitud: ≤ los 2000m (puede idear acordar el requisito de cliente)
15. Sitio de la instalación: al aire libre interior
Dibujo de esquema
