| Lugar de origen: | Shenzhen |
| Nombre de la marca: | Chuangyin |
| Certificación: | Kema,CE,SGS,TUV |
| Número de modelo: | JSZW 2A-12R |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | El embalaje del cartón para un fija, un sistema incluyendo tres pedazos con los componentes |
| Tiempo de entrega: | dentro de 7 días |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 36,000,00pcs por año |
| Tipo: | resina de epoxy | Función: | Maitenance libera |
|---|---|---|---|
| Construcción: | lleno-incluido | Voltaje primario clasificado: | 11/√3 |
| Nivel clasificado del aislamiento: | 12/28/75 KILOVOLTIO | ||
| Resaltar: | transformador medio del voltaje,transformador del voltaje la monofásico |
||

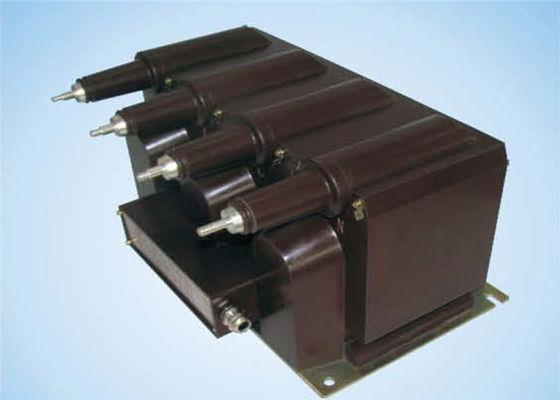

Confiabilidad del transformador trifásico del voltaje del transformador 12kV del voltaje de JSZW 2A-12R milivoltio alta
introducción 1.Product:
Transformador del voltaje con la estructura completamente incluida del aislamiento del molde, las bobinas primarias y secundarias y base toroidal encapsuladas todo en el cuerpo de epoxy del bastidor, usando el codo-tipo enchufe para aumentar el funcionamiento externo de la distancia de contorneamiento del aislamiento y de la contaminación y de la humedad de la resistencia. Es interior usado para el voltaje de medición, energía eléctrica y retransmisión protectora en circuito trifásico de la CA con la frecuencia 50Hz o 60Hz y el voltaje más alto para el equipo el 12M
El cono primario acuerda con el cuadro 7. de IEEE 386-2006.
Datos técnicos
1. Sitio de la instalación: Interior
2. frecuencia clasificada: 50/60Hz
3. factor de poder de la carga: coscD=0.8 (revestimiento)
4. acordar de estándar técnico con: IEC 60044-2
IEC 61869-1 &3
Especificación:
| Artículo | Especificación | Unidad | Datos |
| 1 | Um | kilovoltio | 12 |
| 2 | Nivel clasificado del aislamiento | kilovoltio | 12/28/75 |
| Tipo |
Primario clasificado voltaje (kilovoltio) |
Voltaje secundario clasificado (kilovoltio) | La exactitud clasifica la combinación |
Salida nominal (VA) |
Termal que limita la corriente (VA) |
Nivel clasificado del aislamiento (kilovoltios) |
| JSZW 12-12R | 11/√3 |
0.11/√3/0.11/3 |
0.2/6P | 25 | 1200 | 12/28/75 |
| 0.5/6P | 50 | |||||
| 1/6P | 80 | |||||
|
0.11√3/0.11√3/0.11/3
|
0.2/0.2/6P | 10/10 | ||||
| 0.2/0.5/6P | 30/45/100 | |||||
| 0.5/0.5/6P | ||||||
| 90/90/100 | 900/900 |
Comenta: Estamos a petición alegres ofrecer los transformadores según otros estándares o con espec. técnicas no estándar.
Dibujo de esquema
