| Lugar de origen: | Shenzhen |
| Nombre de la marca: | Chuangyin |
| Certificación: | Kema,CE,SGS,TUV |
| Número de modelo: | JSZWF16-12R |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | El embalaje del cartón para un fija, un sistema incluyendo tres pedazos con los componentes |
| Tiempo de entrega: | dentro de 7 días |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 36,000,00pcs por año |
| Usetage: | Retransmisión protectora en monofásico o trifásico | Construcción: | lleno-incluido |
|---|---|---|---|
| Salida del límite de Termal: | 1000Va | Cero-secuencia: | 0,1 |
| Estándar técnico: | IEC60044-2 | Tipo: | Molde de la resina de epoxy |
| Uso: | Medición protegida | ||
| Alta luz: | transformador medio del voltaje,transformador medio del potencial del voltaje |
||

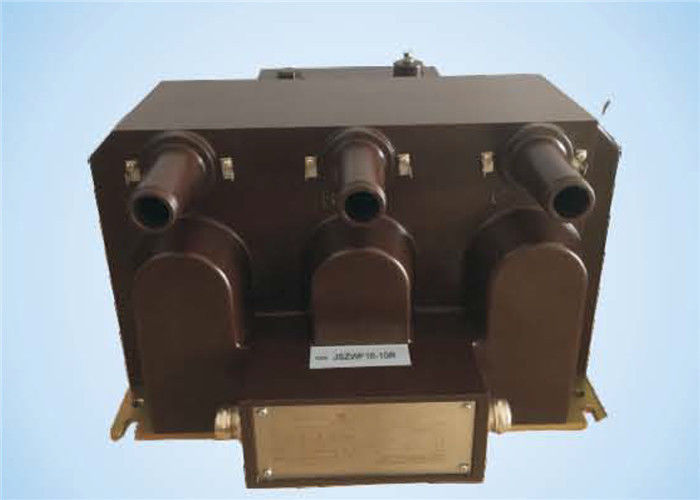

TIPO trifásico IEEE MV/LV/HV del BUJE de la pinta del transformador del voltaje del transformador 12kV milivoltio del voltaje del milivoltio
1. Introducción de productos:
El bastidor de la resina de epoxy y la construcción incluida completa, es interiores usado para el voltaje de medición, energía eléctrica y retransmisión protectora en circuito monofásico o trifásico de la CA con la frecuencia 50Hz o 60Hz y el voltaje más alto para el equipo 12kV.
El producto tiene la característica de la alta confiabilidad, el magnetismo bajo de la base, la distancia de contorneamiento grande del aislamiento externo y etc. sin necesidad de mantenimiento.

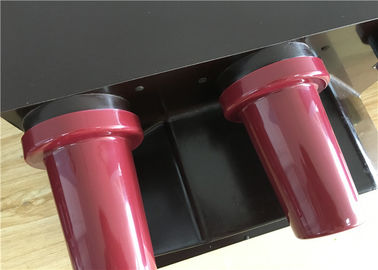

El cono primario acuerda con el cuadro 7 de IEEE 386-2006
Datos técnicos
1. Sitio de la instalación: Interior
2. frecuencia clasificada: 50/60Hz
3. factor de poder de la carga: cos=0.8 (revestimiento)
4. acordar de estándar técnico con: IEC 60044-2
IEC 61869-1 &3
Especificación:
|
Primario clasificado voltaje (kilovoltio) |
Voltaje secundario clasificado (kilovoltio) | La exactitud clasifica la combinación |
Salida nominal (VA) |
Termal que limita la corriente (VA) |
| 10/√3 |
0.1/√3; 0,1 |
0.2/3P | 25/100 | 1000 |
| 0.5/3P | 60/100 | |||
| 1/3P | 150/100 | |||
|
0.1√3/0.1√3; 0,1
|
0.2/0.2/3P | 20/20/100 | ||
| 0.2/0.5/3P | 20/30/100 | |||
| 0.5/0.5/3P | ||||
| 30/30100 |
Comenta: Estamos a petición alegres ofrecer los transformadores según otros estándares o con espec. técnicas no estándar.
Dibujo de esquema
