Lugar de origen: | Shenzhen |
Nombre de la marca: | Chuangyin |
Certificación: | IEEE/ANSI,Kema,CE |
Número de modelo: | JDZXW5-17.5 |
Cantidad de orden mínima: | 1set |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | madera contrachapada |
Condiciones de pago: | L/C, T/T, |
Capacidad de la fuente: | 36,000,000pcs por año |
Tipo: | Monofásico | Nivel clasificado del aislamiento: | 17.5/38/95 KILOVOLTIOS |
---|---|---|---|
Sitio de la instalación: | Al aire libre | Uso: | Retransmisión protectora en circuito monofásico o trifásico de la CA |
El voltaje más alto: | 17.5KV | Función: | suciedad del withstand, radiación ultravioleta |
Alta luz: | Transformador corriente del voltaje medio,transformadores de instrumento medios del voltaje |

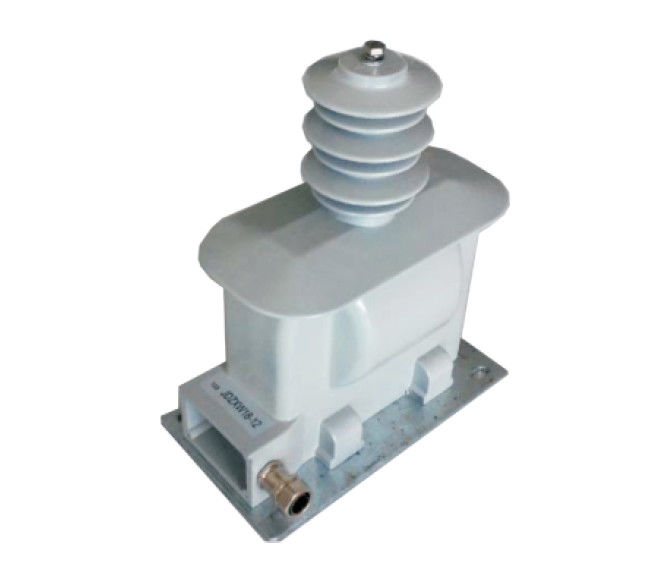

Tipo monofásico al aire libre medio de la resina de epoxy del transformador corriente de JDZXW5-17.5 17.5kV
El bastidor de la resina de epoxy y la construcción lleno-cerrada, es ampliamente utilizados para el voltaje de medición, energía eléctrica y retransmisión protectora en el sistema eléctrico monofásico o trifásico con la frecuencia 50Hz o 60Hz y el voltaje más alto para el equipo 17.5kV.
Datos técnicos
1. Sitio de la instalación al aire libre
2. frecuencia clasificada 50/60Hz
3. factor de poder de la carga cosΦ=0.8 (revestimiento)
4. acordar de estándar técnico con IEC 60044-2, IEC 61869-1 y 3
Especificación:
Tipo |
Clasificado primario Voltaje (kilovoltio) |
Clasificado voltaje secundario (kilovoltio) |
Exactitud clases combinación |
Clasificado salida (VA) |
Termal limitando la salida (VA) |
Clasificado Aislamiento nivel (kilovoltio) |
JDZXW18-12 |
10/√3 11/√3 |
0.1/ √3 0.11/√3 |
0,2 | 25 | 400 | 17/38/95 |
0,5 | 50 | |||||
1 | 80 | |||||
0.1/√3/0.1/3 0.11/V3/0.11/3 | 0.5/3P | 50/100 | 400 |
Dibujo de esquema:
