| Lugar de origen: | Disponible |
| Nombre de la marca: | Chuangyin |
| Certificación: | IEEE/ANSI,KEMA,CE |
| Número de modelo: | JDZ10-11R |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | madera contrachapada |
| Capacidad de la fuente: | 36.000.000 PC por año |
| Tipo: | resina de epoxy | Frecuencia clasificada: | 50/60HZ |
|---|---|---|---|
| El voltaje más alto: | 12KV | Instalación: | Cubierta |
| Standsrd: | IEEE/ANSI/IEC | color: | rojo |
| Alta luz: | transformador medio del voltaje,transformador del voltaje la monofásico |
||

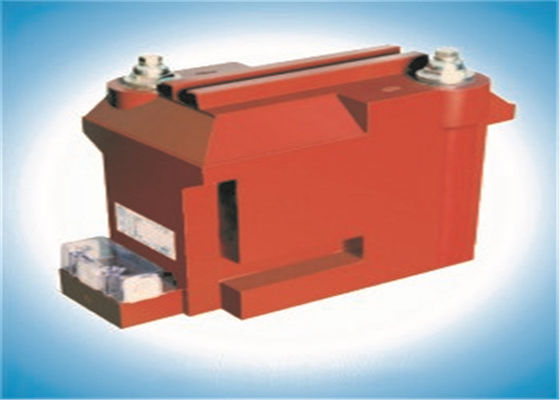

Tipo monofásico interior transformador de la resina de epoxy de JDZ10-11R 12kV del voltaje
Descripción
El transformador del voltaje de JDZ10-11R, bastidor de la resina de epoxy y construcción lleno-incluida, es ampliamente utilizado para medir energía actual, eléctrica y la retransmisión protectora en el sistema eléctrico monofásico o trifásico con la frecuencia 50Hz o 60Hz y el voltaje más alto para el equipement 12kV.
La base adopta la hoja de acero en frío avanzada del silicio. La línea saliente de alto voltaje de bobina primaria fue traída hacia fuera del top del producto; la línea saliente de bobina secundaria fue traída hacia fuera del lado transversal del producto. El producto tiene la característica de la alta confiabilidad, el magnetismo bajo de la base y etc. sin necesidad de mantenimiento.
Términos del uso
J: Transformador del voltaje
D: Monofásico
Z: Aislamiento del bastidor
10: Diseño no.
11: Voltaje clasificado
R: Con el fusible para la protección
Parámetro técnico
1. Voltaje primario clasificado: 11kV
2. Acordar de estándar técnico con el instrumento transformers-Part2 del 60044-2:2003 Part2 del IEC: transformadores inductivos del voltaje
| Tipo |
Primario clasificado voltaje (kilovoltio) |
Voltaje secundario clasificado (kilovoltio) | La exactitud clasifica la combinación |
Salida nominal (VA) |
Termal que limita la corriente (VA) |
Nivel clasificado del aislamiento (kilovoltios) |
| JDZ10-11R | 11 |
0,1 0,11 |
0,2 | 25 | 600 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 150 | |||||
|
0.1/0.1 0.11/0.11 |
0.2/0.2 | 15/15 | 300 | |||
| 0.2/0.5 | 15/30 | |||||
| 0.5/0.5 | 30/30 |
Comentan: Estamos a petición alegres ofrecer los transformadores según otros estándares o con espec. técnicas no estándar.
Dibujo de esquema
