| Lugar de origen: | Shenzhen |
| Nombre de la marca: | Chuangyin |
| Certificación: | Test Report |
| Número de modelo: | LMZW 4(5) - 0,72 |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | El embalaje del cartón para un fija, un sistema incluyendo tres pedazos con los componentes |
| Tiempo de entrega: | dentro de 7 días |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 36,000,00pcs por año |
| Aplicación: | Línea de la CA | Frecuencia clasificada: | 50/60HZ |
|---|---|---|---|
| Paquete: | 80pcs/Plywood=880*860*820m m | Actitud de la instalación: | los 2000m |
| Nivel clasificado del aislamiento: | 0.72/3/-KV | Corriente primaria clasificada: | hasta 1500A |
| Alta luz: | tipo transformador corriente de la barra de distribución,forrar el transformador corriente |
||

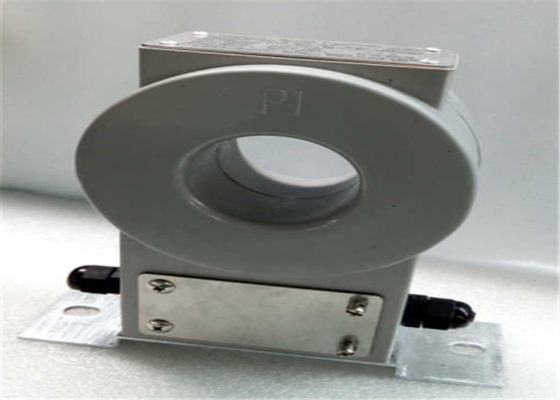

CA al aire libre 5A /1A de la resina de epoxy del transformador corriente LMZW3-0.72
1. Introducción:
El transformador corriente es tipo tipo al aire libre aislado bastidor producto de la barra de distribución. Se utiliza para medir la corriente, poder de la electricidad y protección de la retransmisión en la línea o la frecuencia clasificada 50Hz o 60Hz de la CA, el voltaje clasificado 600V y abajo.
El transformador corriente se puede ejecutar según el 61869-1:2007 estándar del IEC y el 61869-2:2012 del IEC. O IEC60044-1
Datos técnicos
Nivel clasificado del aislamiento: 0.72/3/10kV
Corriente primaria clasificada: hasta 1500A
Corriente secundaria clasificada: 5A o 1A
Altitud de la instalación: los 2000m
| Modelo | Corriente primaria clasificada (A) |
Tamaño de la ventana (milímetro) |
Salida nominal (A) | Clase de la exactitud |
| LMZW4-0.72 | 200 | Φ75 | 5 | 0,5 |
| 300 | Φ75 | 5 | 0,5 | |
| 400 | Φ75 | 5 | 0,5 | |
| 500 | Φ75 | 5 | 0,5 | |
| 600 | Φ75 | 5 | 0,5 |
| Modelo | Corriente primaria clasificada (A) |
Tamaño de la ventana (milímetro) |
Salida nominal (A) | Clase de la exactitud |
| LMZW5-0.72 | 400 | Φ100 | 5 | 0,5 |
| 500 | Φ100 | 5 | 0,5 | |
| 600 | Φ100 | 5 | 0,5 | |
| 800 | Φ100 | 5 | 0,5 | |
| 1000 | Φ100 | 5 | 0,5 | |
| 1200 | Φ100 | 5 | 0,5 | |
| 1500 | Φ100 | 5 | 0,5 |
Nota: relación doble opcional
4. dibujo de esquema:
