Lugar de origen: | Shenzhen |
Nombre de la marca: | Chuangyin |
Certificación: | Test Report |
Número de modelo: | LMZW-0.72 |
Cantidad de orden mínima: | 1set |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | El embalaje del cartón para un fija, un sistema incluyendo tres pedazos con los componentes |
Tiempo de entrega: | dentro de 7 días |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 36,000,00pcs por año |
Tipo: | BARRA DE DISTRIBUCIÓN | Aplicación: | Anti-ultravioleta, antienvejecedor |
---|---|---|---|
Ambiente conveniente: | Al aire libre | estándar: | IEC60044-1 |
Materiales: | resina de epoxy | Tensión nominal: | 0.6kv |
Alta luz: | tipo transformador corriente de la barra de distribución,forrar el transformador corriente |

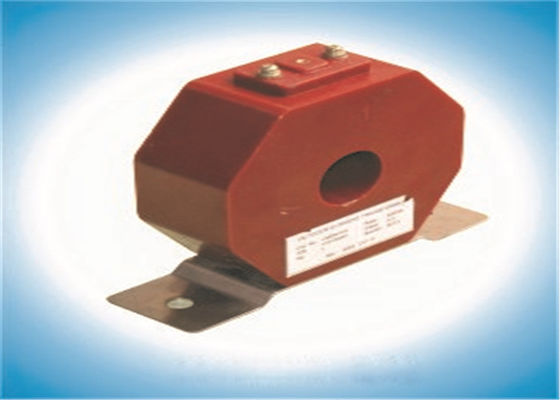

CA al aire libre de la resina de epoxy del transformador corriente LMZW-0.72 debajo de 0.66KV
1. Introducción:
El transformador corriente de la colada en cámara de vacío de la resina de epoxy con antienvejecedor, es conveniente para el ambiente al aire libre, para la corriente de medición, la energía y la retransmisión protectora en el bramido 0.66Kv del circuito de la CA.
2. Tipo descripción:
L-----------------------------Transformador corriente
M----------------------------Tipo de la barra de distribución
Z-----------------------------Aislamiento del bastidor
W----------------------------Tipo al aire libre
-0,66------------------------ Voltaje clasificado (kilovoltio)
3. Estándar
Obediente: IEC60044-1standard
4. Condición de trabajo de la circunstancia y de la instalación
1) Circunstancia de la instalación: Interior
2). Temperatura ambiente: -5℃-40℃.
3). Humedad ambiente: EL RH≤80%
4.) altitud: ≤1000m
5). Atmósfera: NINGUNA contaminación seria
5. Característica de la construcción
La resina de epoxy que echa el transformador corriente, corazones adopta el silicio en frío que la bobina de acero de .primary se rodea en la bobina secundaria y tiene instalación de la placa en la parte inferior de transformadores.
6. Parámetro técnico principal
1. Voltaje clasificado: 0,6 kilovoltios
2. Frecuencia clasificada: 50/60Hz
3. Corriente primaria clasificada: 15-1500A
4. Corriente secundaria clasificada: 5A
5. Trabajo de largo plazo bajo corriente clasificada del 120%
6. voltaje de withstand de la Poder-frecuencia en la bobina secundaria a primario y a de tierra: 3kV/1min, no chispeando.
Ratio clasificado de la transformación (A) | NP | Clase y salida nominal (VA) de la exactitud | ALF | FS | |||
0,2 | 0,5 | 1 | 10P | ||||
15/5 | 10 | 5 | 7,5 | 15 | 5 | 5 |
5
|
20/5 | 10 | ||||||
30/5 | 5 | ||||||
40/5 | 5 | ||||||
50/5 | 3 | ||||||
75/5 | 2 | ||||||
100/5 | 2 | ||||||
150/5 | 1 | ||||||
200/5 | |||||||
300/5 | 10 | 15 | 20 | 5 | 10 | 10 | |
400/5 | |||||||
500/5 | |||||||
600/5 | 10 | ||||||
800/5 | 15 | ||||||
1000/5 | 15 | 10 | |||||
1200/5 | |||||||
1500/5 |
7. Dibujo de esquema:
