Lugar de origen: | China |
Nombre de la marca: | Shenzhen Chuangyin Co.,Ltd. |
Certificación: | KEMA/Type test report |
Número de modelo: | LZZBJ6-12Q (A) (B) |
Cantidad de orden mínima: | 1 |
---|---|
Detalles de empaquetado: | cartón/madera contrachapada |
Volumen: | mini | Color: | De color rojo oscuro |
---|---|---|---|
tensión: | 12KV | Frecuencia clasificada: | 50/60HZ |
medición: | 0.2s | Protector: | 10p20 |
Alta luz: | forrar el transformador corriente,transformador corriente interior |
Somos fabricante para el transformador de instrumento.
tipo seco interior 7.2kV/12kV 1200/5 0.2s/10p/tipo fabricante de la resina de epoxy del transformador corriente la monofásico
tipo interior de la resina de epoxy la monofásico 12kV
1. Descripción

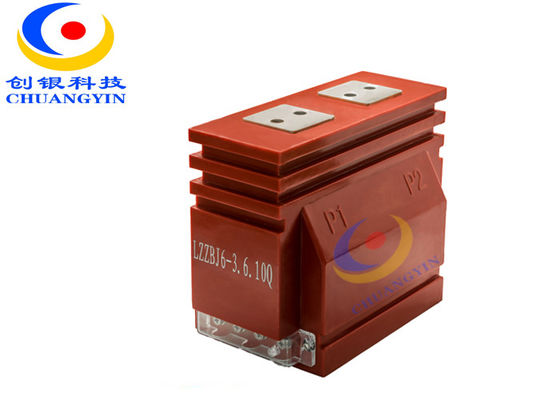

Tipo LZZBJ6-12Q de Chuangyin (A) (B) el transformador corriente, aislamiento del bastidor de la resina de epoxy y construcción completamente incluida de la ayuda, incluye bobinas primarias y secundarias y base anular en el cuerpo del bastidor de la resina de epoxy.
El producto tiene dos bobinas secundarias (un enrrollamiento de medición y una bobina protectora).
Es ampliamente utilizado para medir energía actual, eléctrica y la retransmisión protectora en el sistema eléctrico con la frecuencia clasificada 50Hz o 60Hz y el voltaje más alto para el equipo 7.2/12kV.
2. Especificación:
Solo ratio:
Ratio clasificado de la transformación (a) |
La exactitud clasifica la combinación |
Salida nominal (VA) |
FS | ALF | Ith actual termal a corto plazo clasificado (kA/S) |
Corriente dinámica clasificada (ka) | ||
Medición | Protector | |||||||
0,2 (s) |
0,5 | 10P | ||||||
5/5 |
0,2 ()/0,2 DE S (S) 0,2 ()/0,5 de S 0,2 ()/10P de S 0.5/10P |
10 15 |
15 | 15 |
5 (10) |
10 | 0,5 | 1,25 |
10/5 | 1 | 2,5 | ||||||
15/5 | 1,5 | 3,75 | ||||||
20/5 | 2 | 5 | ||||||
30/5 | 3 | 7,5 | ||||||
40/5 | 4 | 10 | ||||||
50/5 | 5 | 12,5 | ||||||
75/5 | 7,5 | 18,75 | ||||||
100/5 | 10 | 25 | ||||||
150/5 | 15 | 37,5 | ||||||
200/5 | 20 | 50 | ||||||
300/5 | 31,5 | 80 | ||||||
400/5 | 31,5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 50 | 125 | ||||||
800/5 | 20 | 63 | 125 | |||||
1000/5 | 80 | 160 | ||||||
1250/5 | 80 | 160 |
Relación doble:
Ratio clasificado de la transformación (A) | La exactitud clasifica la combinación |
Salida nominal (VA) |
FS | ALF | Ith actual termal a corto plazo clasificado (kA/S) | Corriente dinámica clasificada (ka) | ||
Medición | Protector | |||||||
0,2 (S) | 0,5 | 10P | ||||||
10-20/5 |
0,2 ()/0,2 DE S (S) 0,2 ()/0,5 de S 0,2 ()/10P de S 0.5/10P |
10 15 |
15 |
15 20 |
5 (10) |
10 15 20 |
1,5 | 3,75 |
20-40/5 | 3 | 7,5 | ||||||
50-100/5 | 8 | 20 | ||||||
100-200/5 | 15 | 37,5 | ||||||
200-400/5 | 30 | 75 | ||||||
400-800/5 | 63 | 130 | ||||||
500-1000/5 | 80 | 160 |
3. Dibujo de esquema:
Observaciones:
Estamos a petición alegres ofrecer los transformadores según otros estándares o con espec. técnicas no estándar.
La calidad es garantía, el precio razonable, recepción a ordenar, el ordenar o el poder.
